EDS 10 Elektronik Basınç Sviçi
Electronic pressure switch EDS 10
Üstün Özellikler
■ 4-haneli LED gösterge
■ Gösterge her pozisyona döndürülüp eğilebilir
■ 2 PNP sviç çıkışı
■ Doğruluk ≤ ± %0.35 % (400 mbar ve üst değerlerde)
■ 100 mbar 600 bar arası ölçüm aralıklarından seçme imkanı
Uygulama
Ana kullanım alanları fabrikalar ve mekanik mühendisliğinde gaz ve sıvılı ortamların gözlenmesidir. Basınç sviçi yüksek doğruluğun gerektiği pnömatik ve hidrolik sistemlere uygun düşer. Gösterge her pozisyona döndürülüp eğilebilir böylelikle cihaz elverişsiz bağlanma koşullarında kullanılabilir.
Tanım

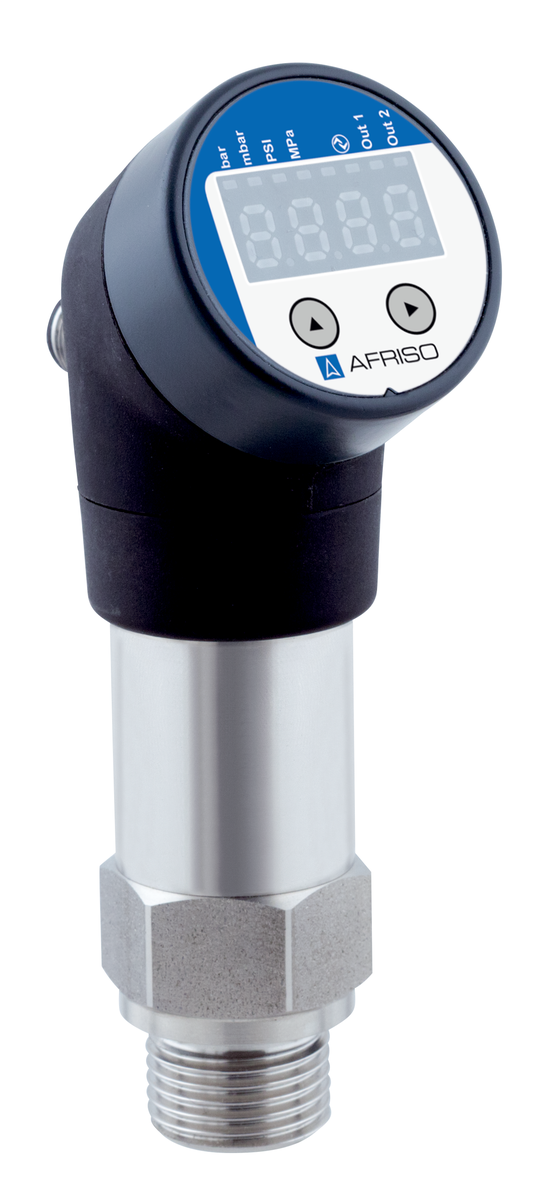

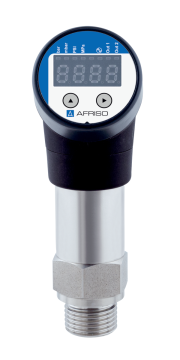

The device uses a piezo-resistive stainless steel measuring cell. The 4-digit LED display of the pressure switch EDS 10 can be rotated by 330°
and tilted by 300°. The switching points (switching hysteresis) are via the menu and two keys. The status of the switching outputs is indicated by
an LED each. At a nominal pressure of ≥1, the pressure switch is vacuum-tight without limitations
Teknik Spesifikasyonlar
Ölçüm Doğruluğu
Deviation from the characteristic curve according to IEC 60770 –
limit point calibration (non-linearity, hysteresis, repeatability)
≤ ± 0.35 % FSO
≤ ± 0.5 % FSO
≤ ± 0.3 % FSO/Jahr
Ölçüm Aralığı -1..0bar ile 0...600 bar aralıkta değişik
Fazla basınç güvenliği At least 2 x FS
600 bar: 1,000 bar
Burst pressure
At least 3 x FS
Operating temperature range
Medium: -40/+125 °C
Ambient: -40/+85 °C
Storage: -40/+100 °C

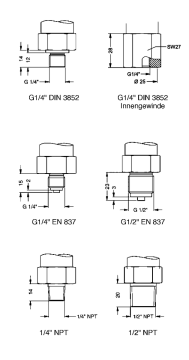

Process connection
G½ (DIN 3852 type A)
Material
Housing: Plastic (PA 6.6 GB30), highly impact-resistant and corrosion-resistant
Pressure connection: Stainless steel 316 L
Diaphragm: Stainless steel 316 L
Seal: FKM (Viton)
Supply voltage
DC 18 – 30 V
Current input
< 40 mA
Switching outputs
Repeatability: ≤ ± 0.1 % FSO
Switching frequency: Max. 200 Hz

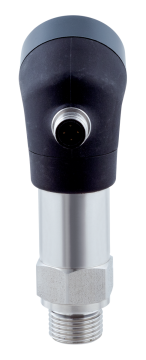

Electrical connection
Metal
Degree of protection
IP67 (EN 60529)
CE conformity
EMC Directive 2014/30/EU
RoHS Directive 2011/65/EU
