Piezoelektrik PVDF Hidrofon Müller-Platte İğne Probu
Sıvılarda Yüksek Frekanslı Ultrason ve Şok Dalgası Ölçümleri için Piezoelektrik PVDF Hidrofon
Tipik Uygulamalar

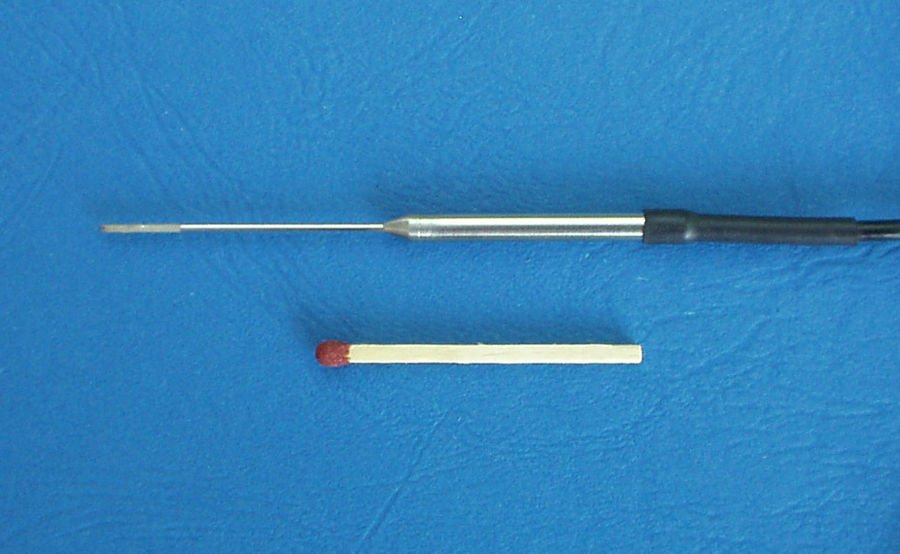

Müller-Platte İğne Probu, böbrek taşı litotriptörünün geliştirilmesi ve ultrason dalgalarının odaklanması için düşük enerjili su şok dalgalarının ölçülmesi amacıyla 1985 yılında Aachen Üniversitesi'nde icat edilmiştir.
Pvdf'ye dayalı bu özel mikro gösterge, yüksek enerjili ultrason ölçümlerinin yanı sıra suda birkaç kbar'a kadar patlama dalgalarının kaydedilmesi için tasarlanmıştır. Yarım küresel kafası, küçük hassas çapı (< 0,5 mm) ve yaklaşık 50 ns'lik çok kısa yükselme süresiyle hidrofon, ultrasonik dönüştürücülerin veya örneğin böbrek taşı litotriptörlerinin odak bölgelerindeki dağıtım ölçümleri için ideal bir cihazdır. Diğer uygulamalar arasında lazerle üretilen şok dalgalarının ölçümleri, kavitasyon etkileri veya tıbbi ve askeri araştırmalardaki uygulamalar yer alır.
Bu prob bugün hala su şok dalgalarının basınç ölçümleri için Altın Standarttır. Bu yıllar içinde Müller-Platte İğne Probu, özellikle çok kısa şok dalgası basınçları altında dünya çapında yapılan çok sayıda deneyde güvenilirliğini ve dayanıklılığını kanıtlamıştır.
Sinyali kaydetmek için kayıt cihazının 1 MOhm girişlerine doğrudan bağlantı öneriyoruz. Çok küçük basınçlar, oldukça uzun sinyal süresi ve 3 m'den daha uzun kablolar için 150 m'ye kadar kablo uzunlukları sağlayan özel yüksek bant genişliği şarj amplifikatörümüz MCPA 10'u sunuyoruz.
Technical Data
Pressure range: -100 to 1500 bar (-10 to 150 MPa)
Sensitive element: Piezoelectric PVDF

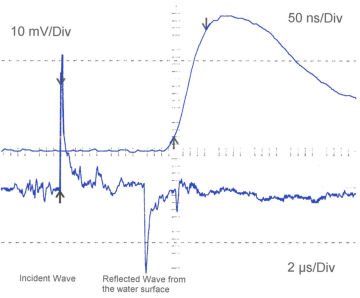

Rise time: (10% to 90%): 50 ns
Sensitive diameter: < 0,5 mm
Sensitivity: About 0.3 pC/bar or 1 mV/bar incl. 2 m cable
Bandwidth: 0.3 – 11 MHz ± 3.0 dB
Temperature range: Max. 60°C
Calibration: Shock wave calibrated up to 20 bars in water. (const. sensitivity could be verified up to 320 bar); calibrated on the incident shock wave
Tube diameter: 1.2 mm at the tip, 4.0 mm for mounting, stainless steel
Cable: 2 m coaxial cable; for longer connections please use charge amplifier MCPA 10
Connexion: BNC pos.
Recording: To a 1 MOhm Input
Article-No.: 00-100-1 Müller-Platte Needle Probe with 2 m cable and BNC plug
For special applications the hydrophone can be delivered in almost any wished size and shape, different cable lengths (shorter) or connectors. Please give detailed information (incl. drawing) about your desired application and ask for a quotation.
